Toits flottants externes

Joints doubles intégrés



Les avantages:

  • Faible saillie au-dessus du ponton et donc faible perte d'espace dans le réservoir
  • Haute efficacité du joint
  • Espaces annulaires très bien comblés et stabilité
  • Excellent centrage grâce à une tension progressive du ressort

IMHOF - technologies des réservoirs; IM-GLS2, IM-GLW2, IM-GHS2 und IM-GHW2 Joint double intégrépour flottants externes IM-GLS2  IM-GLW2**    IM-GHS2          IM-GHW2**


Imhof Tanktechnik - IM-GKSS2B integrierte Doppeldichtung IM-GKSS2B für externe Schwimmdächer
IM-GKSS2B

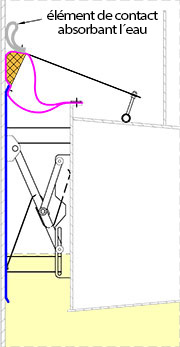

(**) Ces joints sont dotés d'un élément de contact en feutre absorbant l'eau et autorisent le stockage sans eau de « produits blancs » et de produits sensibles à l'eau.

Les joints mécaniques de type « GL » sont compatibles avec les systèmes CBI, Graver ou semblables.

Les joints mécaniques de type « GH » conviennent aux conditions requises par le système WIGGINS avec jupe primaire basse.

Les pièces métalliques que nous livrons sont en général en acier inoxydable. Toutes les jupes de joint sont antistatiques des deux côtés.

Les joints doubles intégrés peuvent en cas de besoin être dotés d'écrans supplémentaires contre les intempéries.



Joints secondaires ou tertiaires séparés



Exemples d'exécution pour réservoirs de « produits blancs »

(**) Ces joints sont dotés d'un élément en feutre absorbant l'eau et sont utilisés pour le stockage
sans eau de « produits blancs ».




Exemples d'exécution pour réservoir de pétrole brut

La lettre « C » signifie type de construction avec plaque de compression.



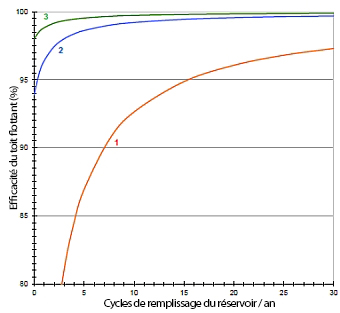

Joints triples


Il est toujours possible de transformer un joint d'étanchéité d'espace annulaire existant en joint triple. Il est opportun - mais pas impératif - de commencer par un joint double intégré.

Lors de l'adaptation de joints d'étanchéité d'espaces annulaires sur les réservoirs pour produits blancs, le troisième joint devrait être doté d'un élément de contact absorbant l'eau sur les parois du réservoir, il protège donc contre l'eau de pluie et les intempéries

Nous avons procédé depuis 2006 à un grand nombre d'adaptations de réservoirs à toit flottant de joints doubles à triples.

En Suisse, nous avons en outre équipé depuis 1994 un grand nombre de réservoirs à toit fixe, ventilation libre et écran flottant interne de joints triples (IM-IGS + IM-WS2). Cela a permis de se passer de récupération des vapeurs et de système de retour en boucle.



Exemples d'exécution pour réservoirs de « produits blancs »

Le joint triple absorbant l'eau assure une élimination pratiquement complète de l'eau (>98%) de la paroi du réservoir.



Exemple d'exécution pour réservoirs
de pétrole brut
